汽液两相流疏水器

‌一、汽液两相流疏水器概述　　　　　　　　　　　　

　　 新型汽液两相流自动调节装置广泛应用于电力、煤炭、冶金、石油、化工等行业，它是近年来研究并推广的一种全新结构的设备。该设备装置目前在全国大、中、小电厂普遍推广应用，并收到良好的经济效益和社会效益。
　　 新型汽液两流装置具有：调节娄敏、准确、传感得当自如，经济性强，误差率极小，无须检修，寿命长等优点。以往类似的设备大多是调节妥协，灵敏度不强，误差率大等缺点，有的不得已改为手动，增大劳动强度。给设备的经济性、安全性带来了严重影响。有的发生失控现象给运行人员造成操作，给机组造成严重威胁，造成的经济损失也相当大的。

　 　针对以上问题，我厂与中科院热能动力研究所研究开发了新型汽淮相流自动调节装置，成功地取代了原老式设备，它既可以在原老式设备的基础上实施改造，也可以给各大研究院`设计院设计、更新新设计时选型及配套时参数。
　 　 该新型汽液两相流装置的基本原理和流程系统与老式的有所不同，它是利用液相流值和汽相流值的差异来设计和配置传感信号和调节系统的，它是用经济的方法把汽相和液相的有效混合。以期达到好且能保持汽、水充值在适合状态下介入。从而消除误检测、误操作、自动失效等现象，提高了主设备的效益和安全性。

二、汽液两相流疏水器工作原理简述

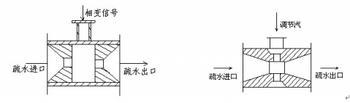

　　 基本原理是：疏水由本装置入口进入阀腔，相变管（信号管）根据液位高低采集汽相、液相信号直接进入阀腔，与疏水混合后流经特定设计的喉口。当液位上升时，汽相信号减少，因而疏水流量增加，当液位下降时，汽相信号增加，减少喉口有效通流面积，使疏水流量降低，达到有效阻碍疏水的目的，循环往复。

三、汽液两相流疏水器结构：

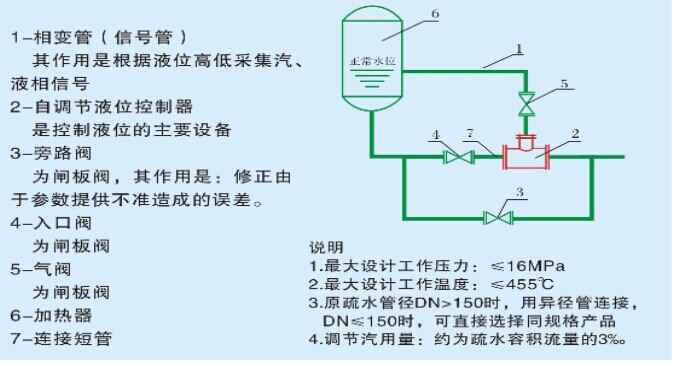

       1、相变管（信号筒）2、自动调节器 3、旁路阀 4、调节阀 5、汽阀 6、加热器 7、连结短管 8、隔离阀

四、汽液两相流疏水器用途
　　 本设备自动调节装置可用于高、低加热器、连排扩容器、轴封加热器等设备配套使用。

五、汽液两相流疏水器主要优点
　　 1、液位调节灵敏、准确。
　 　 2、无须检修，寿命长。
　 　 3、无泄漏，安全性能好。
　　 4、系统简单、安装方便，无须电控、气动等。
　　 5、缓解汽蚀及振动现象。
　　 6、阀芯采用优质不锈钢防腐性能好。
　 　 7、适用范围广。

六、汽液两相流疏水器常用规格型号

　　 1、接口口径：DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、……也可根据用户要求另行设计。
　 　 2、疏水量：0.5t/h～100t/h

七、汽液两相流疏水器订货须知
　　 1、用户提供配用汽液两相流装置为何设备，及有关压力、温度出口管径疏水量等参数。
　　 2、提供各连接系统法兰，接管具有尺寸。
　 　 3、方位空间及原系统流程图。
